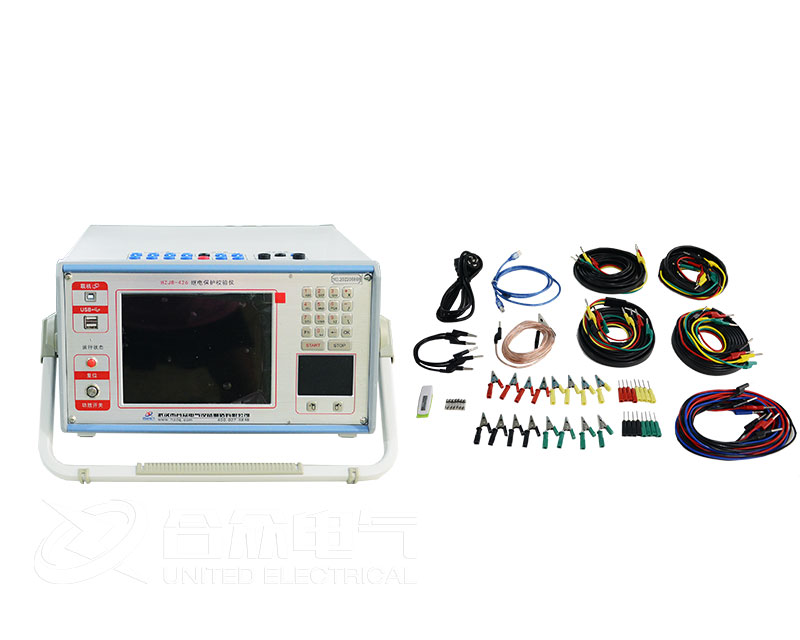

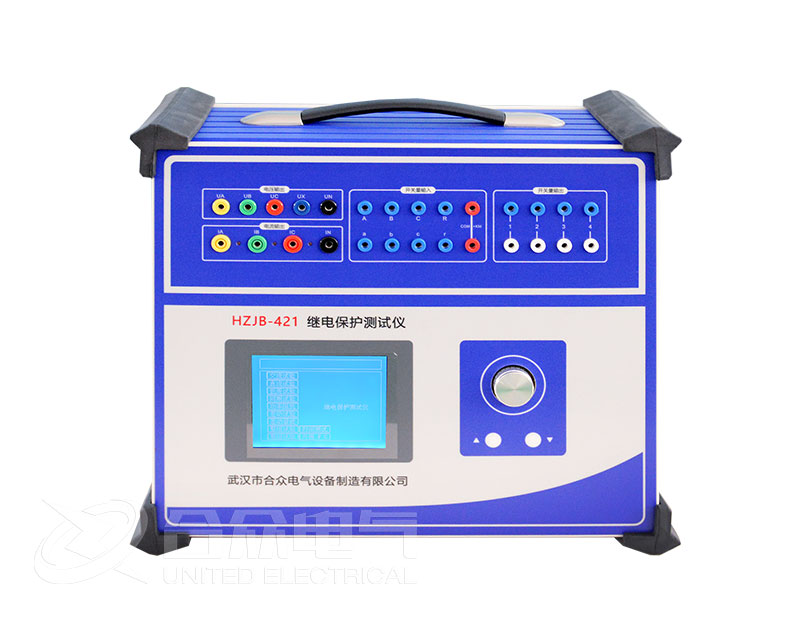

重合閘試驗

該測試項目用于簡單模擬保護重合閘的動作情況，試驗前首先檢查保護的重合閘功能必須投入。試驗時，設置一個故障電流，使某一段過流保護可靠動作。測試儀在接收到保護傳來的動作信號后立即停止故障量輸出。在滿足重合條件的情況下，保護重合成功。注意，當開關手合或重合閘動作后，在20秒之內重合閘處于閉鎖狀態，此時，任何故障只會跳閘不重合。界面上要求輸入的“整定時間”是指保護整定的重合閘時間。

故障電流、故障電壓

這里設置保護重合前的故障狀態，使保護動作?！肮收想娏鳌焙拖旅娴摹白畲蠊收蠒r(shí)間”參數應相匹配。比如說，設置的故障電流只能讓Ⅲ段過流保護動作，則“最大故障時間”應大于保護整定的Ш段過流保護動作時間0.2S以上。

“故障電壓”參數的意義和設置方法請參考說明書故障電壓設置的有關說明。

故障前延時

在重合閘沒有完成充電時，該參數一般設置為20~25S。如果試驗前重合閘已經準備好，該參數可以設得較小，以節約試驗消耗的時間。

最大故障時間

首先確定所設置的故障電流滿足哪一段過流保護動作,該參數應大于該動作的那段保護整定的動作時間 0.2S 以上?，F(xiàn)場試驗時，如果重合閘充電已完成而試驗期間卻不動作，請檢查最大故障時間是否設置不正確，導致相應保護根本不跳閘，或者跳閘的那段保護不會引起重合閘動作。

其它參數的設置請參考上文“速斷保護、延時速斷保護、定時限過電流”中的相關說明。

注意：

有的保護還要求開關有變位時才啟動重合閘，往往是通過保護的某個端子的電位變化來判斷開關變位信號。此時可以將測試儀的“開出 2”串入相應的回路，以達到開始故障前給該端子加一個正電位的目的，保護一跳閘，正電位消失。
