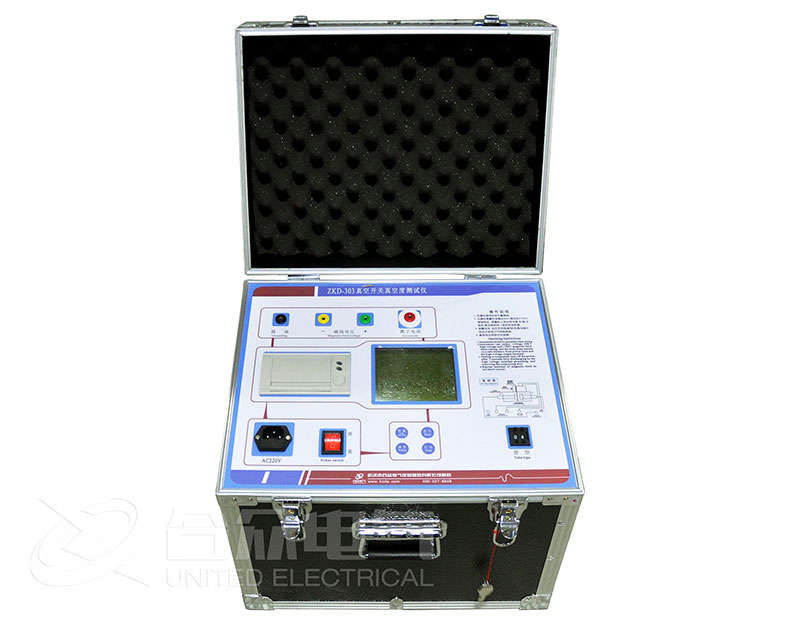

真空開關真空度測試儀是用于檢測真空滅弧室（真空泡）內部真空狀態的關鍵設備，其測試原理和操作方法如下：

詳細操作方法

1. 測試前準備

安全措施：斷開開關電源并驗電，確保設備處于停電狀態。對地放電，消除殘余電荷。

儀器檢查：確認測試儀電量充足，探頭及線纜無破損。校準儀器（按說明書要求）。

連接設備：將測試儀高壓輸出端連接至真空滅弧室動/靜觸頭。磁場線圈套在滅弧室外部（若采用磁控法）。

2. 測試步驟

參數設置：選擇測試模式（如自動/手動）。輸入滅弧室型號（儀器內置參數庫可自動匹配標準值）。

啟動測試：按下“開始”鍵，儀器自動施加高壓和磁場。持續約10-30秒（時間因型號而異）。

讀取結果：屏幕顯示真空度數值（例如：5.0×10?? Pa）。

對比標準：

合格：通?！?×10?3 Pa（具體參考廠家標準）。

不合格：數值超標或顯示“Low Vacuum”。

保存數據：通過儀器存儲或連接電腦導出報告。

3. 測試后操作

關閉儀器，斷開所有連接。

對滅弧室觸頭再次放電。

恢復開關柜接線（若測試時拆除）。

使用注意事項

環境要求：避免強電磁干擾、潮濕環境。測試溫度建議在-10℃~40℃之間。

安全警告：測試時禁止觸碰高壓部分！測試后必須放電，防止殘余高壓觸電。

異常處理：若測試結果波動大，檢查觸頭接觸是否良好或重復測試。真空開關真空度測試儀報警時立即停止操作，排查故障。

維護保養：

定期校準真空開關真空度測試儀（每年1次）。

清潔探頭，避免灰塵影響導電性。
