匝間沖擊耐壓試驗儀，又稱數字式程控匝間儀，可高效的、非破壞性的對有線圈繞組的部件進行電氣試驗。其原理是對標準線圈繞組和被測試?yán)@組施加相同的脈沖電壓，比較兩者的瞬態波形，以測試被測線圈的品質。瞬態波形也就是線圈內發生的衰減振蕩的波形，可同時判斷該繞組的電感量、品質因素、繞組的圈數差及匝間短路的情況，在有鐵芯的情況下，還可以判斷其材質的差別等。在施加高壓脈沖的情況下，電暈放電的發生還可以對絕緣不良進行判斷?？傊?，標志線圈品質的各個要素，可以在極短的時間內檢查完成。

匝間沖擊耐壓試驗儀工作原理：

匝間沖擊耐壓試驗儀以微型計算機為核心，由它控制高壓脈沖發生器對線圈施加一次極短時間的高壓脈沖；線圈在脈沖作用下和儀器內部的電容產生自由衰減振蕩，然后此振蕩波形經PLD控制的高速 A/D 采集處理后，送至微型計算機，經微型計算機進行時間、電暈、面積等參數的運算，處理結果保存在電子存儲器中，并用直觀易懂的文字、數據及圖形顯示在液晶屏上；從而保證了波形重現的真實性。并且根據用戶設定的條件對合格或不合格者進行報警處理。

1、線圈質量檢查判斷方法
匝間沖擊耐壓試驗儀有兩種典型的自動檢查判斷方法，可以根據被測線圈的實際情況，組合或單獨采用；每一種判斷方法，均可任意設定、修改報警的上限值，以達到正確、快速檢查判斷不同線圈品質優劣的目的。具體檢查判斷方法如下：

波形面積的差比較(簡稱積差)

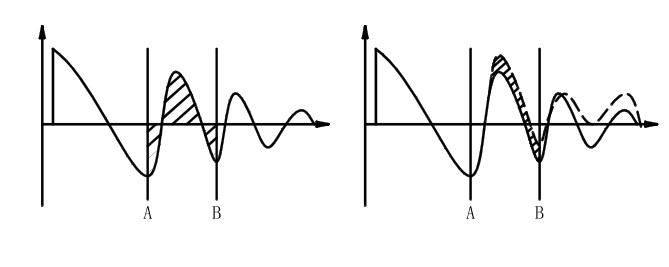

在任意指定的區間內，對標準線圈和被測線圈波形面積進行比較。如圖1-4-1所示，計算出A-B區間內的面積(如圖中陰影部分)，判定兩者面積相差的程度。即兩波形在A-B區間的面積相減后的絕對值與標準波形在A-B區間內的面積相除；判定的標準用百分比(%)進行設定，計算結果在范圍內的為合格品。
區間內面積的大小，大體與線圈內能量損耗成比例，故能以此判斷能量損耗的大小。例如被測線圈有匝間短路時，短路部分的反映是能量的損失增大。
2、波形差的面積比較(簡稱差積)
在任意指定的區間內，對標準線圈和被測線圈波形偏差部分的面積(如圖1-4-2中陰影部分)與標準線圈波形面積進行相除比較。計算出A-B區間內差的面積，對比A-B區間內標準波形面積，來判定偏差的程度。判定的標準用百分比(%)進行設定，計算結果在范圍內的為合格品。波形偏差面積的大小表示電感值以及能量損耗程度的總和。此方法可較全面地檢查線圈的電感值及能量損失。
