微機繼電保護測試儀輸出設置和開入量，試驗步驟1：輸出設置和開入量，試驗步驟2：在界面左部選擇當前通道輸出的諧波類型。
  微機繼電保護測試儀直流：幅值（可“+”可“-”）。

  微機繼電保護測試儀基波：50.0Hz，幅值、相角。

  2次諧波：100.0Hz，幅值、相角。

  3次諧波：150.0Hz，幅值、相角。

  4次諧波：200.0Hz，幅值、相角。

  5次諧波：250.0Hz，幅值、相角。

  6次諧波：300.0Hz，幅值、相角。

  7次諧波：350.0Hz，幅值、相角。

  8次諧波：400.0Hz，幅值、相角。

  9次諧波：450.0Hz，幅值、相角。

  10次諧波：500.0Hz，幅值、相角。

  11次諧波：550.0Hz，幅值、相角。

  12次諧波：600.0Hz，幅值、相角。

  13次諧波：650.0Hz，幅值、相角。

  14次諧波：700.0Hz，幅值、相角。

  15次諧波：750.0Hz，幅值、相角。

  16次諧波：800.0Hz，幅值、相角。

  17次諧波：850.0Hz，幅值、相角。

  18次諧波：900.0Hz，幅值、相角。

  19次諧波：950.0Hz，幅值、相角。

  20次諧波：1000.0Hz，幅值、相角。

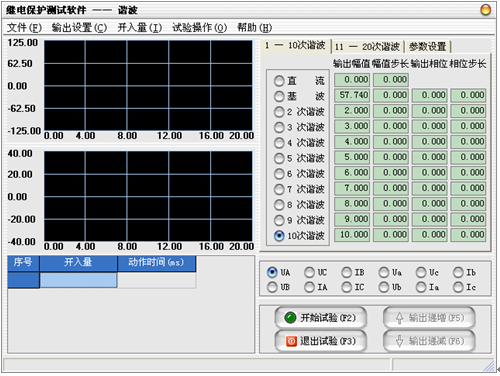

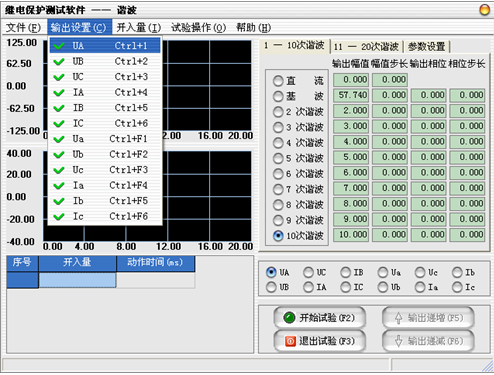

  在微機繼電保護測試儀中部的輸入框中設置“輸出幅值”、“幅值步長”、“輸出相位”、“相位步長”，微機繼電保護測試儀各電壓、電流的各次諧波幅值在界面上以“伏特”或“安培”為單位顯示其值，微機繼電保護測試儀輸出的值為界面上實際顯示的電壓電流大小。變量的變化步長應根據測試的要求選擇合適的大小，一般地，步長越小，測試精度越高。
