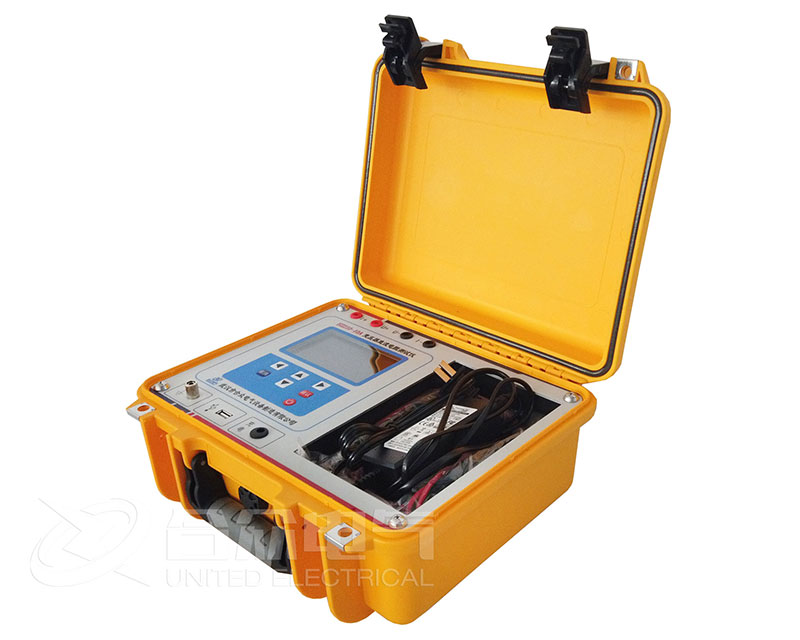

直流電阻測試儀試驗測試注意事項

  1、使用前先檢查儀器狀態正常，根據流電阻測試儀使用說明書和試驗繞組電阻大小選擇直流電阻測試儀的測試電流。

  2、流電阻測試儀開始試驗之前各繞組引出端子必須全部處于開路狀態。

  3、測量帶分接的變壓器繞組時，有載調壓變壓器不需切斷測量電路進行連續測量。對于無載調壓變壓器在調節分接開關時，必須切斷測量電路。

  4、直流電阻測試儀測量時一定要等待繞組自感效應影響降至最小程度(即讀數穩定)，再讀取數據。

  5、無勵磁調壓變壓器改變分接位置后、有載調壓變壓器分接開關檢修后及更換套管后或者打開套管從事相關檢修工作后，應測量繞組電阻。

  6、測量繞組直流電阻時，能測量相電阻的均測量相電阻，無法測量相電阻時應測量線電阻，以便查找缺陷;三相變壓器繞組為Y聯結無中性點引出時，應測量其線電阻，例如AB、BC、CA;如有中性點引出時，應測量其相電阻，例如AO、BO、CO;繞組為三角形聯結時，首末端均引出的應測量其相電阻;封閉三角形的試品應測定其線電阻。

  7、直流電阻測試儀連接導線應有足夠截面，且接觸必須良好。

  8、繞組電阻測定時，應記錄繞組溫度。

  對直流電阻進行判斷分析時，有標準值的按標準值進行判斷，若比較結果雖未超標，但每次測量數值都有所增加，這種情況也須引起注意。此外還需進行“縱橫”比較，在設備未明確規定最低值的情況下，將結果與有關數據比較，包括同一設備的各相的數據，同類設備間的數據，同容量變壓器的相同測量部位數據，出廠試驗數據，經受不良工況前后，與歷次同溫度下的數據比較等，并結合油色譜分析等來進行分析比較，找出故障原因。
