電力測試設備有的有相關的顯示屏，上面可以顯示相關的波形圖，所以讀懂對應的波形就很重要了，下面就有載調壓分接開關測試儀波形判讀相關問題，合眾電氣專家就測試儀記錄波形判讀說明。

  （一）測量記錄過程的理想直流波形及測試規范

  從有載開關動作過程來看，有幾個參數尤為重要，其一即開關觸頭變換程序，具體須測量出整個切換過程的動作時間t4切換過程的波形變化，從波形圖上應能看出三相是否同步等；其二是各觸頭聯接的過度電阻，其中阻值還包括引線部分。如下表所示列出了長征電氣一廠有載開關的參考指標（廠家不同指標有所不同）和測量參考值。

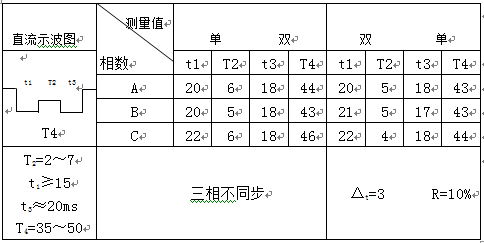

  切換開關觸頭變換程序：（單位：ms）


  上面是有載調壓分接開關測試儀波形判讀，如果需要相關設備，請?jiān)诰€聯系我們客服。
