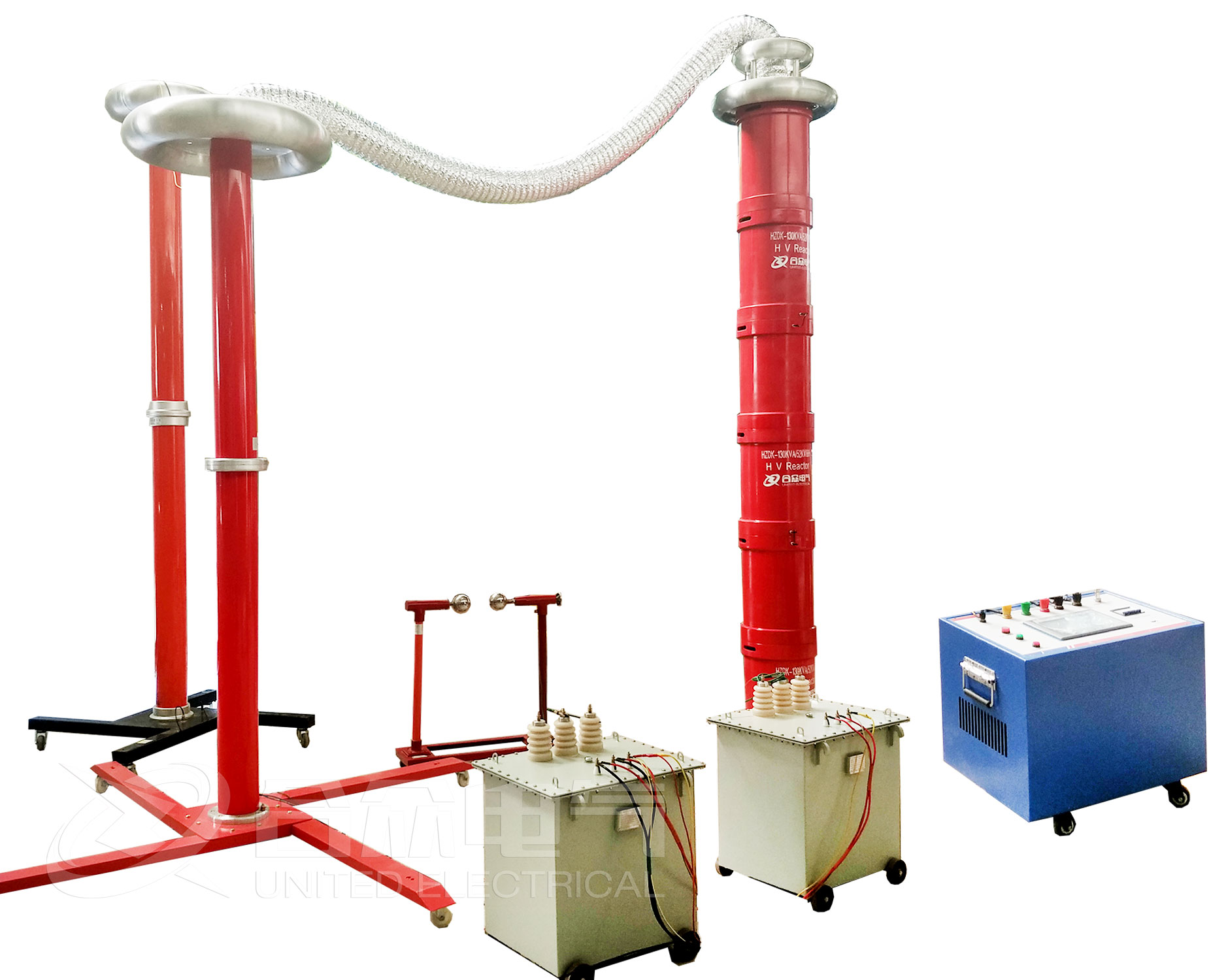

變頻諧振耐壓試驗裝置由變頻控制單元、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。通過改變電抗器的串并聯來適用于不同的場合。

  變頻諧振耐壓試驗裝置是通過勵磁變壓器，電抗器形成串聯回路(L)，然后與被試品(C)并聯形成諧振電路，通過調節試驗電源的頻率使回路電感L與試品電容C產生諧振，從而獲取高電壓。

  變頻諧振耐壓試驗裝置采用串聯諧振的原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

  變頻諧振耐壓試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗;電力變壓器感應耐壓試驗，變頻諧振耐壓試驗裝置電抗器通常由幾節組成，通過電抗器的各種組合方式可以進行不同電壓等級的交流耐壓試驗。

  變頻諧振耐壓試驗裝置可靠性高、穩定性好。核心部件采用進口元器件，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完備，能適用于不同的場合。

  變頻諧振耐壓試驗裝置智能變頻調諧，即可自動調諧，掃描諧振頻率，也可以手動尋找。系統自動掃描時，從30Hz到300Hz自動掃頻，掃頻完成后，系統根據掃頻結果初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。

  具有自動、手動試驗方式選擇功能，自動試驗方式為設定試驗電壓、試驗時間，自動調諧——自動升壓——自動恒定耐壓及計時——自動降壓——自動電感復位。手動試驗方式也可采用自動調諧為半自動。

  變頻諧振耐壓試驗裝置具有過壓保護、過流保護、閃絡保護三種功能，具有試驗時間設定功能，且時間到后自動降壓。試品試驗電流受回路諧振條件的制約，因此當試品擊穿或者發生短路時，系統的諧振條件會被破壞，試驗電壓迅速降低，短路電流很小，只有試品電流的十分之一以下，因此即使被擊穿也不會對試驗裝置或者試品造成危害，同時也提高了試驗人員的安全性。
