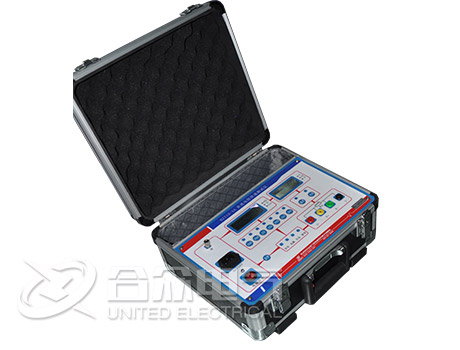

直流電阻測試試驗是變壓器、電抗器等線圈類設備既簡便又重要的一個試驗項目。在直流電阻測試儀現場進行直流電阻測試時，影響測試結果的因素很多，如分接開關接觸不良，測試時的溫度，充電時間，測量接線，感應電壓，套管中引線和導電桿接觸不良等，都會造成三相電流不平衡。武漢市合眾電氣技術工程師為你介紹，HZ210直流電阻測試儀測試結果相關數據處理和分析方法。

  1、相間差

  直流電阻線間差或相間差百分數的計算，可按下式進行：

  其中△Rx為直流電阻線間差或相間差的百分數，Rmax為三線或三相直流電阻實測值的最大值，Rmin為三線或三相直流電阻實測值的最小值，Rp為三線或三相直流電阻實測值的平均值。

  2、溫度影響

  直流電阻與溫度成正相關關系，不同油溫下的直流電阻不同。為了與出廠及歷次測量的數據比較，應將不同溫度下測量的直流電阻換算到同一溫度，以便比較。繞組直流電阻溫度換算公式為：

  式中R1，R2分別為在溫度t1、t2下的電阻值，T為電阻溫度常數，銅導線取235。

  3、接線方式影響

  對于變壓器三相繞組Y連接無中性點引出線或變壓器三相繞組?連接，當三相線電阻不平衡值超過標準時，則需將線電阻換算成相電阻，以便找出缺陷相。

  4、分接開關影響

  在對有載調壓變壓器進行測量時，若遇測量結果不正確，根據1→n所有分接位置的直流電阻，找出規律，判斷是否由有載開關內部的切換開關，選擇開關，極性開關接觸不良引起的，或是某一檔的引線松動造成的。

  5、接觸不良影響

  變壓器套管中導電桿和內部引線如果接觸不良，造成接頭發熱現象，可以結合紅外成像來分析其發熱的部位。

  6、斷線影響

  三角形連接的變壓器繞組，若其中一相斷線，沒有斷線的兩相線端電阻值為正常的1.5倍，而斷線相端電阻值為正常值的3倍。

  7、變壓器經受近區出口短路后測試結果應與歷史數據進行比對

  對直流電阻進行判斷分析時，有標準值的按標準值進行判斷，若比較結果雖未超標，但每次測量數值都有所增加，這種情況也須引起注意;此外還需進行“縱橫”比較，在設備未明確規定最低值的情況下，將結果與有關數據比較，包括同一設備的各相的數據，同類設備間的數據，同容量變壓器的相同測量部位數據，出廠試驗數據，經受不良工況前后，與歷次同溫度下的數據比較等，并結合油色譜分析等來進行分析比較，找出故障原因。
