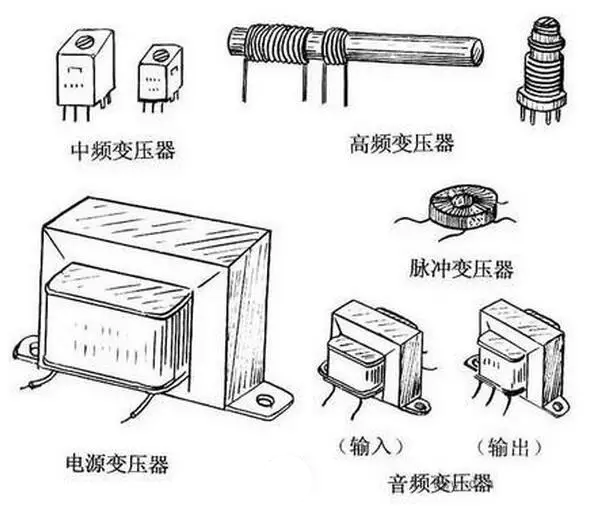

變壓器是一種常用元器件，其種類繁多，大小形狀千差萬別。無線電與電子制作中較常用的有：電源變壓器、音頻輸入變壓器、輸出變壓器、中頻變壓器、高頻變壓器、脈沖變壓器等。武漢市合眾電氣設備制造有限公司是一家專業生產和銷售電力檢測、試驗設備的高新技術企業。我公司生產的變壓器檢測設備型號齊全、質量過硬，產品遠銷海內外。今天跟著合合一起快速學會如何識別各種變壓器吧！

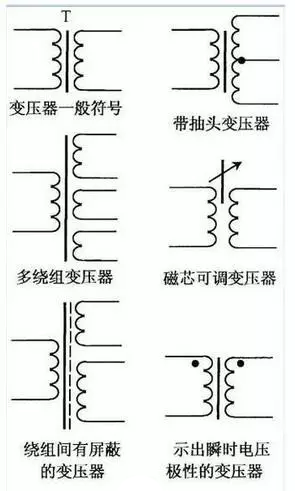

  1、變壓器的文字符號為“T”。

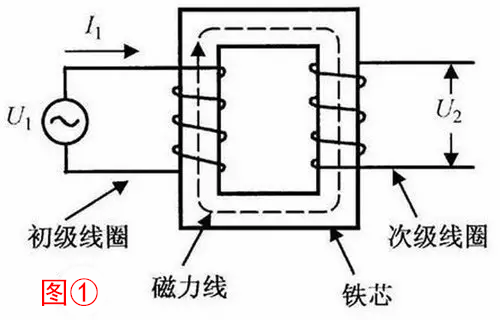

  2、變壓器是利用互感應原理工作的，具有傳交流電隔直流電、電壓變換、阻抗變換和相位變換的作用。變壓器由初級、次級兩部分互不相通的線圈組成，它們之間由鐵芯或磁芯作為耦合媒介(圖①)。改變初、次級之間的圈數比，即可改變電壓比和阻抗比。改變變壓器線圈的接法，可以很方便地將信號電壓倒相。

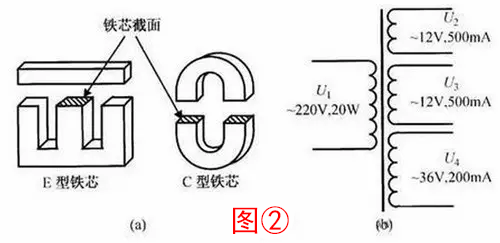

  3、電源變壓器是最常用的一類變壓器。電源變壓器的主要參數是功率和次級電壓、電流。功率與鐵芯截面的平方成正比，如圖②(a)所示，鐵芯截面越大，變壓器功率越大。電源變壓器的用途是電源電壓變換，并可同時提供多種電源電壓，以適應電子電路的需要，如圖②(b)所示。制作時應根據需要選用具有符合要求的次級電壓、電流的變壓器。

  4、電源變壓器的另一用途是電源隔離。由于變壓器的隔離作用，即使人體接觸到電壓U2，也不會與交流220V市電構成回路，保證了人身安全(圖③)。這就是維修熱底板家電時必須要用電源隔離變壓器的道理。

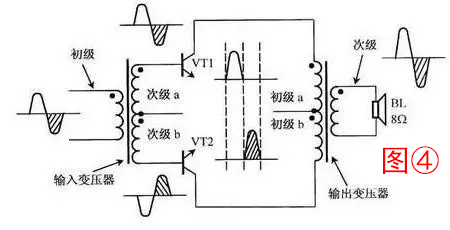

  5、音頻變壓器工作于音頻范圍，具有信號電壓傳輸、分配和阻抗匹配的作用。圖④所示為推挽功率放大器電路，輸入變壓器將信號電壓傳輸、分配給晶體管VT1和VT2(送給VT2的信號還倒了相)，使VT1和VT2交替放大正、負半周信號，然后再由輸出變壓器將信號合成輸出。輸出變壓器同時還將揚聲器的8Ω低阻變換為數百歐姆的高阻，與放大器的輸出阻抗相匹配，使得放大器輸出的音頻功率最大而失真最小。

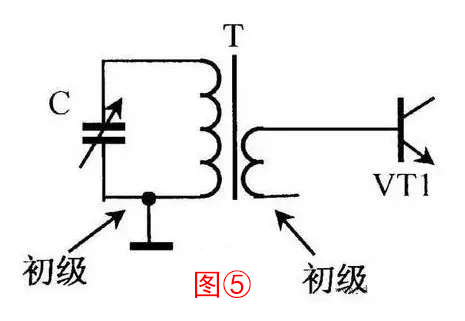

  6、高頻變壓器通常是指工作于射頻范圍的變壓器。收音機的磁性天線就是一個高頻變壓器，初級線圈與可變電容器C組成選頻回路，選出的電臺信號通過初、次級之間的耦合傳輸?shù)礁叻呕蜃冾l級VT1(圖⑤)。

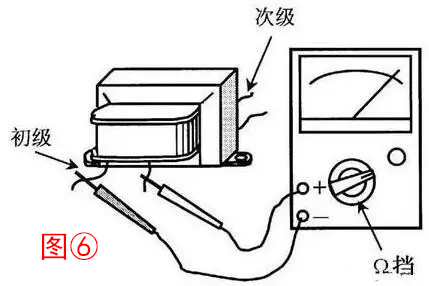

  7、變壓器可以用萬用表進行檢測(圖⑥)。一是檢測繞組線圈通斷，二是檢測繞組線圈之間的絕緣電阻，三是檢測繞組線圈與鐵芯之間的絕緣電阻。
