電纜故障與電纜耐壓試驗解析，合眾電氣是電纜耐壓試驗裝置廠家，電纜故障與電纜耐壓試驗解析、電纜耐壓試驗裝置型號及電纜耐壓試驗裝置價格，請咨詢合眾電氣廠家。三年質保，終身免費技術支持。

電纜故障的最直接原因是絕緣降低而被擊穿。導致絕緣降低的因素很多電纜故障可概括為接地、短路、斷線三類。

電纜故障分類

根據電纜故障定位的程序第一步判斷電纜故障性質，可根據電纜發生的位置分為電纜主絕緣故障和電纜外護套故障。在電纜主絕緣故障的基礎上，進一步分為：低阻接地故障、低阻短路故障、斷線故障、高阻接地故障、高阻短路故障、閃絡型故障、泄露型故障、間歇型故障等。

影響電纜故障波形的因素

1、電纜的絕緣層材料。如果是油紙電纜或純凈的交聯聚乙烯材料，則故障波形簡單、清晰；如果是聚氯乙烯材料，受添加劑等影響波傳播特性差，則故障波形衰減很快，故障點反射較難辨認；

2、電纜故障絕緣電阻是否小于1000歐姆，當小于1000歐姆時故障點反射波形比較清晰；

3、脈沖反射儀是否有比較法功能，有比較法的脈沖反射儀將好相、壞相的波形在同一屏下同時展示，二者波形的分叉點就是故障點的位置；

4、被測電纜是否有T接分支電纜。如有，則需要有TDR伴侶協助，在被測主干電纜遠端或分支電纜遠端施加TDR伴侶的開斷信號，使故障點發射波形與分支電纜遠端分別出來。

為什么要做電纜耐壓試驗？

1、降低運行中發生的電纜故障次數，減少電纜突發性停電事故；

2、避免送電不成功，確保一次送電成功；

3、有計劃地開展耐壓試驗，可減少臨時搶修次數，提高電纜設備檢修計劃性；

4、提高供電可靠性。

電纜在什么樣的情況下需做電纜耐壓試驗？

1、新設備交接試驗；

2、預防性試驗；

3、送電前確認試驗。

電纜耐壓試驗方法

1、直流耐壓試驗；

2、0.1Hz超低頻交流耐壓試驗；

3、變頻串聯諧振耐壓試驗

電纜耐壓試驗優點與缺點

優點：直流耐壓試驗的優點是適合于油紙電纜試驗，體積最小，重量最輕。0.1Hz超低頻交流耐壓試驗的優點是體積較小，重量較輕，需要的輸入功率很小，適合現場型電纜耐壓試驗，油紙電纜和交聯電纜均適用。變頻串聯諧振耐壓試驗的優點是頻率有可能調節到等于50Hz，和電纜運行時的頻率一致。

缺點：直流耐壓試驗的缺點在于不適合交聯電纜，會把本可以正常運行的交聯電纜提前破壞。0.1Hz超低頻交流耐壓試驗的缺點是制造技術不容易模仿，部分國產儀器性能不能達到國際質量標準。變頻串聯諧振耐壓試驗的缺點是設備仍然很重（達到300公斤左右）；現場接線比較煩瑣，需要5-8件部件相互連接；設備須要380V三相電源，需要輸入功率過大（5-15kVA）。

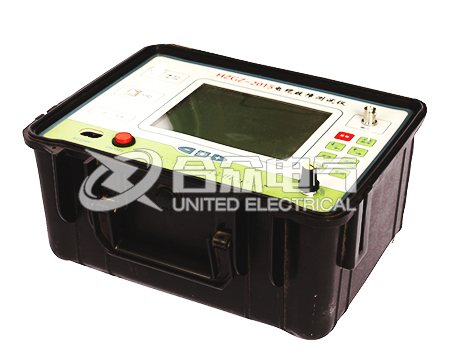

合眾電氣研發中心新型研發的HZGZ-712電纜故障測試儀和DAZX電纜交流耐壓試驗裝置是電力從業者的得力助手。DFDL-SI高壓電纜故障測試儀適用于35KV以下等級所有電纜的高、低阻 故障進行準確測試，該電纜故障定位系統采用不同的數據采樣速率提供快速、準確的技術指標。DFDL-SI高壓電纜故障測試儀采用箱式結構，觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，具有波速預設、波形儲存功能、供用戶調用觀察和同屏比較，測試界面簡單 清晰，功能按鍵簡單明了，測量方法簡單快捷。HZGZ-712電纜故障測試儀由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。HZGZ-712電纜故障測試儀采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20～300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保測試儀穩定和安全。
